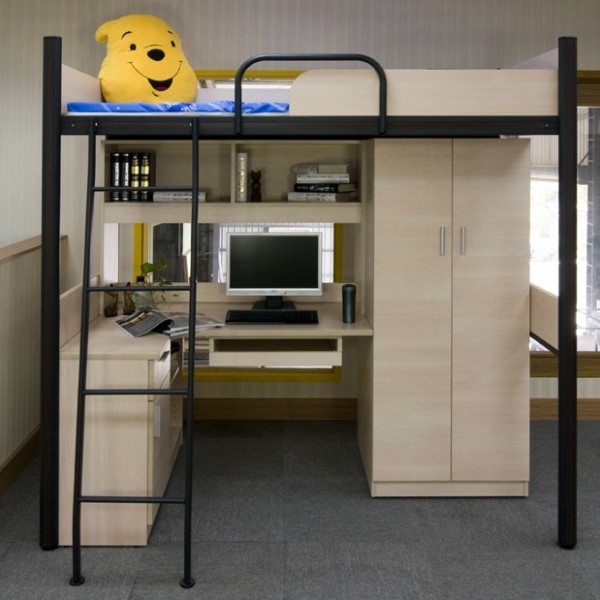

上床下衣櫃

<h4><strong>上床下衣櫃</strong></h4>
更多圖片

單人雙層

<h4><strong>單人雙層</strong></h4>
更多圖片

宿舍家具櫥櫃及床組工程製造規範及施工說明



壹、一般規定:

1.範圍:凡合約書圖樣,標單及本施工說明書所示各項高櫃,矮櫃,吊櫃,衣櫃等固定傢俱所需之材料,人工機具及協調水電建築等各廠商之工作均包含在內
2.主要材料:

2-1:F1美耐皿板材,需有環保回收及綠建材標章且符合CNS2215/11668規範,   其規範如下:

本工程所採用之F1環保粒片板,須符合CNS 2215(2006)及11668(2008)之物理性質之標準,如附件:

a.甲醛釋出量,經CNS 2215測試<0.1(mg/L)

b.吸水厚度膨脹率%含水率/密度/木螺絲釘保持力/內聚強度經CNS 2215測試附合標準規範

c.防焰性,經CNS 11668測試附合標準規範

2-2:工程F1環保粒片板材,須符合綠建材規範值

a.總揮發性有機物質(TVOC)之逸散效率<0.13mg/m2hr

b.甲醛(HCHO)之逸散效率:未偵測出

2-3:本工程所採用之防黴抗菌美耐板須符合下列規範:

a.符合CNS14705內政部建築新技術、新工法、新設備及新材料認可且符合CNS11366熱故性樹脂板國家標準

b.符合相關品質標準,不得含有砷、鎘、鉛、汞、鉻、六價鉻、聚溴二苯醚、聚溴聯苯等重金屬及有毒物質

c.急毒性口服投予試驗:經口服投予單一劑量至老鼠後,透過14天臨床症狀觀察,確認老鼠是否有臨床症狀發生。試驗結果:臨床表現正常,解剖結果正常,並未產生相關之毒性反應

d.動物皮膚刺激性試驗:依循OECD 404規範,以兔子皮膚擦拭72小時,觀察皮膚之刺激性反應。試驗結果:為無紅斑無紅腫

e.防黴抗菌液效果根據ASTM F1980規範之保存期限計算法可達五年(含)以上之良好抗菌能力

2-4:送審床組,床框外面鋁合金橫樑與中間鐵制橫管採組合方式,以便日後環保回收K/D組合複合式鋁合金床組需有國家認證單位CNS or SGS耐重測試。其需求如下:

a.床組靜態載重試驗:放置均佈載重:1000Kg於上/下床架上,持續保持240小時,無明顯可見之損壞發生

b.床組耐衝擊試驗:放置一70*70cm之鋁合金平板於床板中央,以300Kgf之重量自高度:50cm處自由落下衝擊上層床水平支撐桿變形11cm,下層床水平支撐桿變形11cm,下層床水平支撐桿變形4cm,但整組沒斷裂及分解

c.L型連接器抗壓試驗:將樣品固定試驗平台

(試驗機台:INSTRON 5581,速率:500Kgf/min),逐漸施加荷重,L型連接器末端最大破壞荷重:2180 Kgf,才產生變形

d.橫支架抗折試驗:將樣品固定試驗平台

(試驗機台:INSTRON 5581,速率:500Kgf/min),逐漸施加荷重,橫支架彎曲變形最大破壞荷重:276 Kgf,才產生變形

e.床腳抗壓試驗:將樣品固定試驗平台

(試驗機台: INSTRON 5581, 速率:500Kgf/min),逐漸施加荷重,床腳最大荷重:5000Kgf,無明顯之損壞發生

f.爬梯踏階抗壓試驗:將樣品固定試驗平台

(試驗機台: INSTRON 5581, 速率:500Kgf/min),逐漸施加荷重,踏階最大破壞荷重:217 Kgf,才發生變形

g.鋁床結構表面粉體塗裝150小時鹽霧試驗參考CNS 8886鹽水噴霧試驗法,分級數字於10級

2-5:以上送審板材,美耐板,床組,檢驗要求-同級品須符合〝材料功能及檢驗數據〞相同或優於要求者,並不得有侵權行為

貳、製作規範:

1.櫃體一般規定:

1-1:櫃體適用範圍包括矮櫃,高櫃,吊櫃,等各種製造支櫥櫃

1-2:每一成品櫃體為完整獨立單元體,所有櫃體加工及表面處理均在工廠製作完成於現場組立,其他非屬必要現場施工者,不得於現場進行任何製造或加工工作,所有檯面、門板外觀顏色均需顏色一致,不可區分兩色

1-3:同型尺寸之櫃體側板,頂板,底板,被板,隔板,門板必須尺寸一致,其公差應允許任意二同型櫃體材料或門板彼此互換後,不得產生閉合不完全或摩擦現象

1-4:所有門板,抽屜頭板採用外蓋方式蓋住櫃體外

2.五金及材料規定:

2-1:單元櫃體皆以環保回收粒片板面貼美耐皿,門片抽頭踢腳板皆以環保回收粒片板面貼防黴抗菌美耐板

2-2左右推拉門板採用崁入式鋁合金軌道,表面陽極處理,上面塑膠引導輪,下面塑膠引導輪可調整高度

2-3:抽屜滑軌使用滾輪滑軌

2-4:螺絲採用環保粒片板結合專用粗芽螺絲

2-5:把手除特別註明外,採用前應送樣品經監造單位、業主同意後,方可使用

2-6:採2尺T5燈管,燈座及開關完工

3.安裝規定

3-1:為增加強度,板材接合處需用木準2支,以確保櫃體結構能承重

3-2:落地櫃踢腳板須以合板貼美耐板,以免遇水受損,所有獨立櫃支踢腳板深度應予統一

3-3:落地調整腳,每一單元櫃需有4個調整腳

參、施工規範:

  1. 本櫥櫃工程採歐美設計體系,及考量結構之載重,除了圖面特別註明外,皆以40CM,60CM,80CM等三種尺寸為基準排列而成,若為配合現場尺寸而有空隙則以填縫板(材質同門板)收邊處理
  2. 本櫥櫃工程每一成品之櫃體,門板,一律經由工廠單元生產製造後,於現場組立,以維護櫥櫃系統之品質
  3. 得標承包商須得標後7天內試作一組樣品(含全套床組家具)及檢送防黴抗菌美耐板,綠建材及環保回收F1粒片板,健康合板及床架以上規定所需測試報告證明及色卡,經業主選定後,檢送樣品簽核後,方得依核可樣品,全面施工使用
  4. 承包廠商完工後,須附防黴抗菌美耐板及F1粒片板,F級健康合板出廠證明,級環保回收標章和綠建材證明,品質保固書(業主可於施工期間隨時進行廠檢)
  5. 施工前承包商需配合現場尺寸繪製施工立面配置圖,業主簽認核可後方可按圖施工,需配合工地進度
  6. 為確保材料品質,業主認為有需要時,得隨時於現場抽取木料請公立檢驗單位檢驗,所需檢驗費用由承包商負擔,業主審核後方可進場施作備註:木料施作前需檢附證明文件
  7. 配合水電工程留孔(水電配線含在裡面)
